Propulsion Control System추진제어시스템
추진제어시스템은 전차선에서 공급 받은 교류 또는 직류 전원을 견인전동기 구동에 알맞은 전원으로 변환하여 공급하는 전력변환장치와 관련주변장치로 구성되어
전압 및 주파수 제어를 통해 전동차의 속도제어를 수행하는 전동차의 핵심장치입니다.

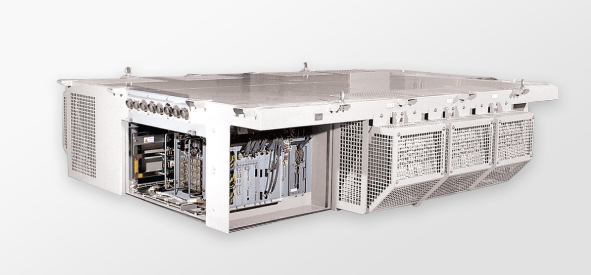

전력변환장치 (IGBT Type) Converter / Inverter (IGBT Type)
| 적용차량 | 교류, 직류 겸용 전동차 |
|---|---|
| 주회로소자 | IGBT 3300V 1200A |
| 입력전압 | AC 840V × 2 / DC 1500V |
| 제어용량 | 교류 모터 200kW × 4대 |
| 냉각방식 | 자연 냉각 |

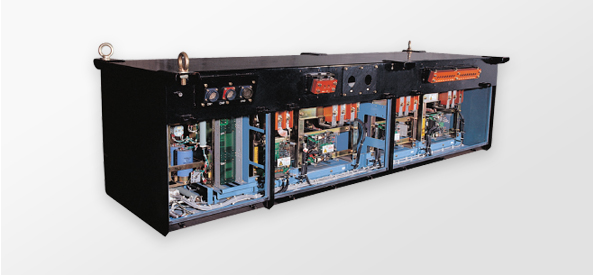

VVVF 인버터 (IGBT Type) VVVF Inverter (IGBT Type)
| 적용차량 | 직류 전동차 |
|---|---|
| 주회로소자 | IGBT 3300V 1200A |
| 입력전압 | DC 1500V |
| 제어용량 | 교류 모터 210kW × 4대 |
| 냉각방식 | 자연 냉각 |
Auxiliary Power Supply System보조전원시스템
보조전원공급시스템은 전차선으로부터 전원을 공급받아 차내 냉난방기 및 조명, 승객안내표시기 등 서비스기기에 알맞은 전원을 공급하는
보조전원장치인 정지형 인버터 (Static Inverter)와 배전반 (Distribution Board)로 구성되어 있습니다.

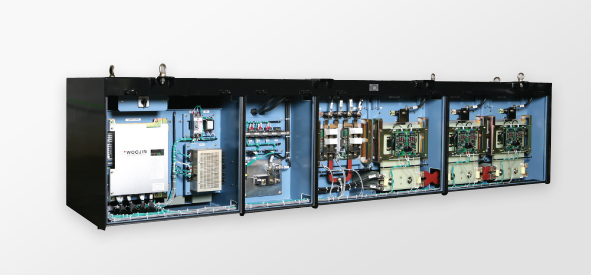

정지형 인버터 (IGBT Type) Static Inverter (IGBT Type)
| 적용차량 | 교류, 직류 겸용 전동차 |
|---|---|
| 주회로소자 | IGBT 1700V 800A |
| 입력전압 | DC 1500V |
| 제어용량 | 190kVA |
| 냉각방식 | 자연 냉각 |

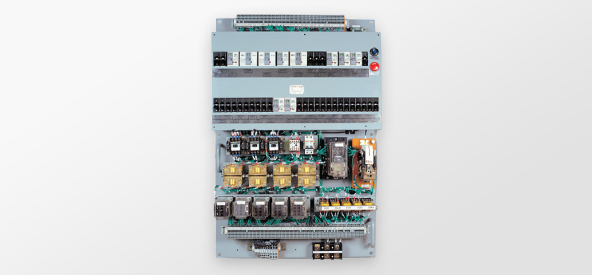

배전반 Distribution Board
| 적용 | 전동차 보조전원 구성품 |
|---|---|
| 기능 | 전동차의 제어용 전원과 보조전원 배전 |
| 구성 | 계전기, 접촉기, 배선용차단기, 터미널보드 등 |

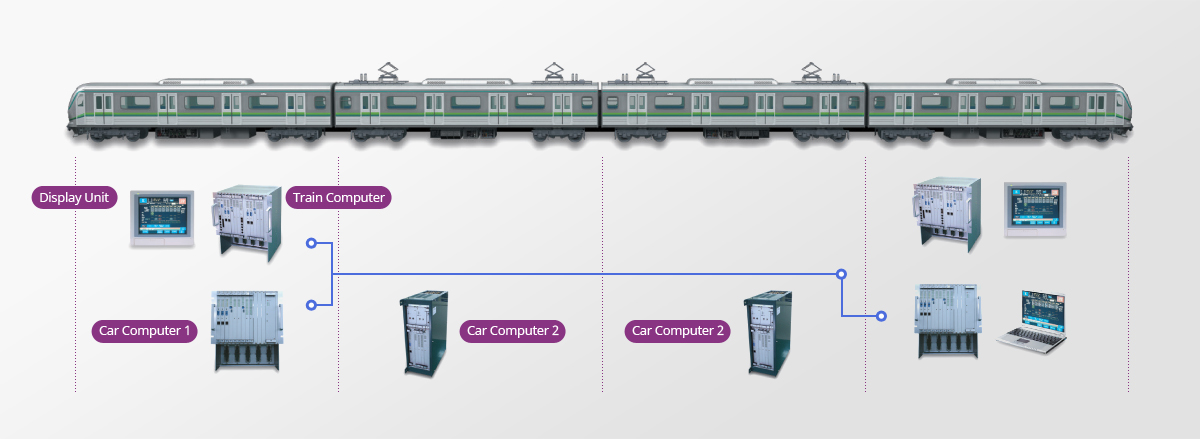

Train Control and Monitoring System열차종합제어시스템
열차종합제어시스템은 차량운행에 필요한 모든 정보를 실시간으로 감시하고 차량의 모든 제어장치에 대한 자동지령을 통하여
무인운전이 가능하도록 하는 기능을 가지며 운행 및 검사기록을 이용해 검수지원 등을 할 수 있는 종합제어 시스템입니다.
